Третье поколение Infinity G с кодом V35 включает Infiniti G25, Infiniti G35, Infiniti G37 и Infiniti Q40. Выпускался в 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 годах. В этой публикации описаны предохранители и реле для Infiniti G25, G35, G37, Q40, включая схемы блока предохранителей, их расположение и фотопримеры. Мы выделим предохранитель, отвечающий за прикуриватель.
Назначение предохранителей и реле может отличаться от описанного и зависит от года выпуска и уровня электрооборудования вашего автомобиля.
Содержание
- 1 Салон
- 2 Подкапотное пространство
- 2.1 Блок предохранителей 1
- 2.2 Блок предохранителей 2
- 2.3 Блок предохранителей 3
Салон
В салоне блок предохранителей и реле расположен под приборной панелью, на стойке со стороны водителя, и закрыт защитной крышкой.

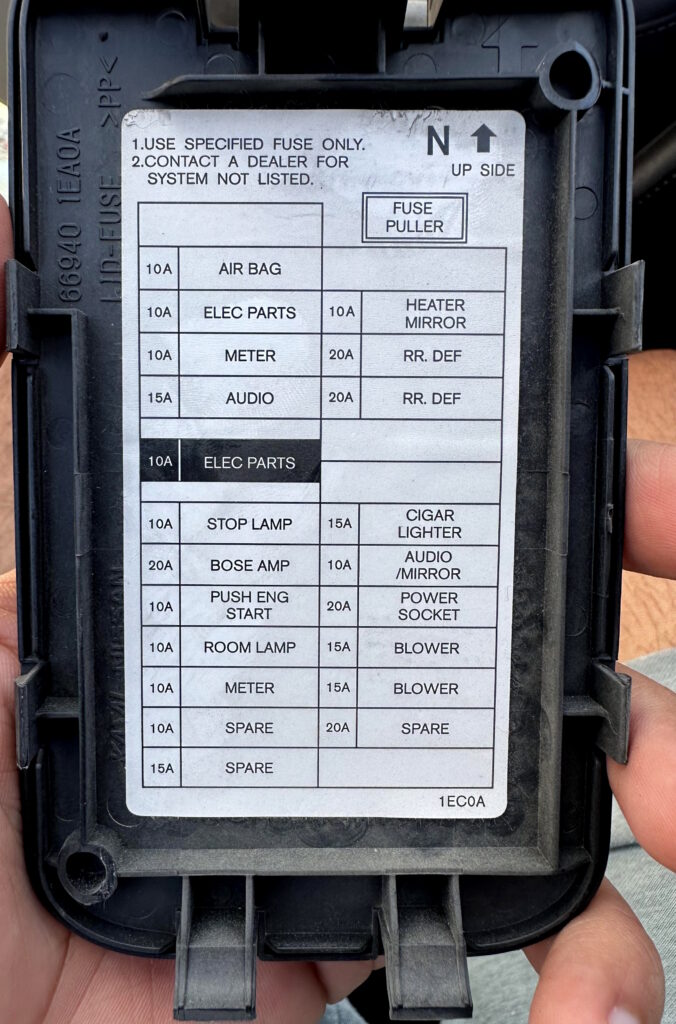

Проверьте назначение элементов по схеме на внутренней стороне крышки блока.
Схема
Назначение
| 1 | 10A Блок управления преднатяжителями ремней безопасности |
| 2 | 10A Система диагностики подушек безопасности, Блок управления системой классификации пассажира |
| 3 | 10A Электродвигатель регулировки фар PR/PL, Блок управления камерой, Реле блокировки селектора, Выключатель тормоза системы ручного управления скоростью (ASCD), Выключатель тормоза интеллектуального круиз-контроля (ICC), Блок управления адаптивной системой освещения (AFS), Переключатель AFS, Диагностический разъем, Блок комбинированных приборов и усилитель кондиционера, Реле обогрева сидений, AV-блок, Телефонный адаптер, Компрессор, Автоматическое антибликовое внутреннее зеркало, Блок переднего управления системой 4-колёсного активного рулевого управления (4WAS), Блок управления сонаром, Ионизатор, Датчик выхлопных газов/наружных запахов, Реле климат-контроля сидений |
| 4 | 10A Комбинированный прибор, Реле лампы заднего хода (автоматическая коробка передач), Выключатель лампы заднего хода (механическая коробка передач) |
| 5 | 15A Усилитель BOSE |
| 6 | 10A Гнездо ключа, Зуммер предупреждения интеллектуального ключа, Диагностический разъем, Блок комбинированных приборов и усилитель кондиционера, Часы, Автоматическое антибликовое внутреннее зеркало, Датчик света и дождя, Зуммер тревоги крыши |
| 7 | 10A Выключатель стоп-лампы, Блок управления кузовом (BCM), Реле удержания тормоза интеллектуального круиз-контроля |
| 8 | 15A Усилитель BOSE |
| 9 | 10A Гнездо ключа, Кнопка запуска двигателя, Выключатель блокировки сцепления (механическая коробка передач) |
| 10 | 10A Блок управления кузовом (BCM), Переключатель памяти сиденья, Блок управления автоматической регулировкой положения сиденья, Привод регулировки сиденья водителя |
| 11 | 10A Комбинированный прибор, Блок комбинированных приборов и усилитель кондиционера, Блок управления полным приводом (AWD) |
| 12 | Не используется |
| 13 | 10A Обогрев зеркал |
| 14 | 20A Обогрев заднего стекла; |
| Кабриолет: Блок управления складывающимся жестким верхом | |
| 15 | 20A Обогрев заднего стекла; |
| Кабриолет: Блок управления складывающимся жестким верхом | |
| 16 | Не используется |
| 17 | Не используется |
| 18 | 15A 2006-2011: Прикуриватель |
| 19 | 10A Комбинированный прибор, Блок комбинированных приборов и усилитель кондиционера, Дисплей, Многофункциональный переключатель, AV-блок, Блок управления кузовом (BCM), Телефонный адаптер, Блок управления камерой, Переключатель дистанционного управления зеркалами, Тюнер спутникового радио, CD-чейнджер, Блок управления сонаром, Переключатель отключения сонара |
| 20 | 15A 2006-2009: Гнездо в консоли; |
| 20A 2010-2013: Прикуриватель, Гнездо в консоли | |
| 21 | 15A Вентилятор печки |
| 22 | 15A Вентилятор печки |
| Реле | |
| R1 | Зажигание |
| R2 | Обогрев заднего стекла |
| R3 | Аксессуары |
| R4 | Передний вентилятор |
Предохранители 18 и 20, номиналом 20A, управляют прикуривателем.
Подкапотное пространство
В подкапотном пространстве, в задней части со стороны пассажира, рядом с аккумулятором, могут располагаться 3 блока предохранителей.
Блок предохранителей 1
Расположение

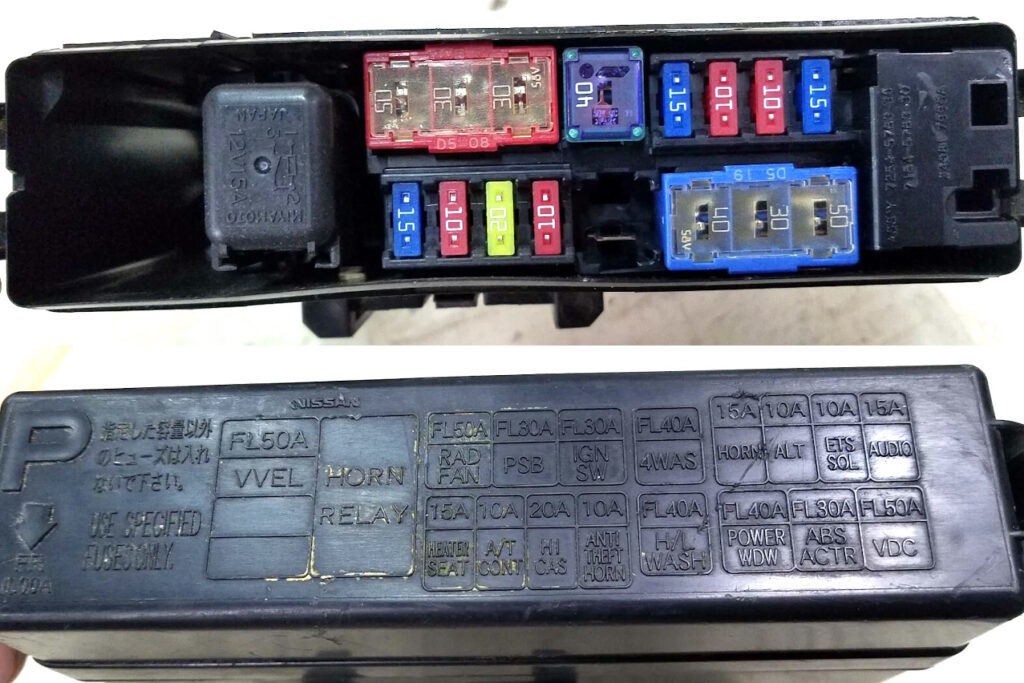

Фотопример
Проверьте назначение элементов по схеме на внутренней стороне крышки блока.

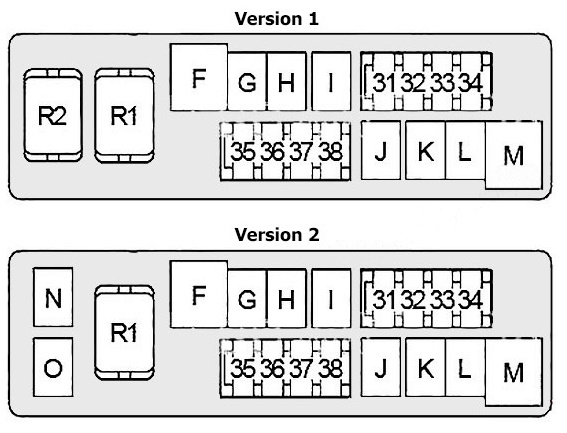

Схема
Обозначение
| 31 | 15A Реле сигнала №1 |
| 32 | 10A Генератор |
| 33 | 10A Блок управления AWD |
| 34 | 15A Аудиосистема, AV-блок, Сабвуфер, Блок управления камерой, Телефонный адаптер, Тюнер спутникового радио, CD-чейнджер |
| 35 | 15A Реле обогрева сидений, Реле климат-контроля сидений (кабриолет) |
| 36 | 10A Блок управления коробкой передач (TCM) |
| 37 | 2006-2010 (20A): Реле заднего моторчика 4-колёсного активного рулевого управления (4WAS); |
| Кабриолет (15A): Реле климат-контроля сидений | |
| 38 | 10A Реле сигнала №2 |
| F | 50A Реле охлаждающего вентилятора |
| G | 30A Блок управления преднатяжителями ремней безопасности |
| H | 30A Реле зажигания (предохранители: “2”, “3”, “4”) |
| I | 2006-2010 (40A): Блок переднего управления 4-колёсного активного рулевого управления (4WAS); |
| Кабриолет (50A): Гидравлический блок | |
| J | Не используется |
| K | 40A Блок управления кузовом (BCM), Предохранитель-автомат (Привод автоматической регулировки положения сиденья, Электропривод сиденья) |
| L | 30A ABS |
| M | 50A ABS |
| N | 50A Реле электродвигателя привода изменения фаз и подъёма клапанов (VVEL) |
| O | 30A Кабриолет: Блок полки багажника, Блок управления складывающимся жестким верхом, Блок управления закрытием багажника |
| Реле | |
| R1 | Сигнал №1 |
| R2 | Блокировка селектора |
Блок предохранителей 2

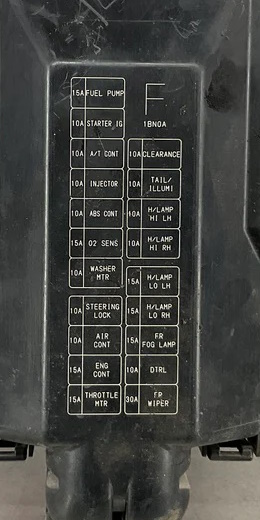

Схема на внутренней стороне крышки
Схема
Расположение предохранителей
| 41 | 15A Реле бензонасоса |
| 42 | 10A Реле охлаждающего вентилятора |
| 43 | 10A Блок управления коробкой передач (TCM), Переключатель режима «Снег», Выключатель парковки/нейтрали |
| 44 | 10A Инжекторы, Блок управления двигателем (ECM), Блок управления кузовом (BCM) |
| 45 | 10A ABS, Интегрированный блок датчиков интеллектуального круиз-контроля (ICC), Датчик угла поворота рулевого колеса, Датчик крена/бокового ускорения, Блок управления усилителем руля, Блок AWD, Блок управления 4WAS |
| 46 | 15A Датчики кислорода и соотношения воздух/топливо (подогрев) |
| 47 | 10A Насос омывателя |
| 48 | 10A 2006-2011: Реле блокировки рулевого замка; |
| 2014-2015 (Q40): Реле кондиционера | |
| 49 | 2006-2013 (10A): Реле кондиционера; |
| 2014-2015 (Q40) (15A): Блок управления двигателем (ECM), Реле ECM (катушки зажигания, конденсатор, электромагнитный клапан управления фазами, Блок управления двигателем, ДМРВ, Электроклапан продувки адсорбера EVAP, Клапан вентиляции адсорбера), Блок управления VVEL | |
| 50 | 15A 2006-2013: Блок управления двигателем (ECM), Реле ECM (катушки зажигания, конденсатор, электромагнитный клапан управления фазами, Магнитный реле управления выпускными клапанами, Блок управления двигателем, ДМРВ, Электроклапан продувки адсорбера EVAP, Клапан вентиляции адсорбера), Блок управления VVEL; |
| 2014-2015 (Q40): Реле мотора управления дроссельной заслонкой | |
| 51 | 15A 2006-2013: Реле мотора управления дроссельной заслонкой |
| 52 | 10A 2006-2013: Передняя комбинация фар; |
| 2014-2015 (Q40): Задняя комбинация фонарей, Подсветка номерного знака, Карманная лампа, Выключатель VDC Off, Выключатель открытия крышки багажника, Комбинированный переключатель (спиральный кабель), Часы, Многофункциональный переключатель, AV-блок, Подсветка перчаточного ящика, Рычаг селектора АКП, Выключатель подогрева сидений (водитель/пассажир), Переключатель режима «Снег», Переключатель дистанционного управления дверными зеркалами | |
| 53 | 10A 2006-2013: Задняя комбинация фонарей, Подсветка номерного знака, Карманная лампа, Выключатель VDC Off, Выключатель открытия крышки багажника, Переключатель AFS, Комбинированный переключатель (спиральный кабель), Часы, Многофункциональный переключатель, AV-блок, Подсветка перчаточного ящика, Гнездо прикуривателя, Рычаг селектора АКП, Выключатель подогрева сидений (водитель/пассажир), Переключатель режима «Снег», Переключатель дистанционного управления зеркалами, Переключатель отключения сонара, Переключатель открывания/закрывания крыши, Переключатель климат-контроля сидений; |
| 2014-2015 (Q40): Левая фара (дальний свет) | |
| 54 | 10A 2006-2013: Левая фара (дальний свет); |
| 2014-2015 (Q40): Правая фара (дальний свет) | |
| 55 | 10A 2006-2013: Правая фара (дальний свет); |
| 2014-2015 (Q40) (15A): Левая фара (ближний свет) | |
| 56 | 15A 2006-2013: Левая фара (ближний свет); |
| 2014-2015 (Q40): Правая фара (ближний свет) | |
| 57 | 15A 2006-2013: Правая фара (ближний свет); |
| 2014-2015 (Q40): Реле противотуманных фар | |
| 58 | 15A 2006-2013: Реле противотуманных фар |
| 59 | 10A 2011-2013: Реле дневных ходовых огней; |
| 2014-2015 (Q40) (30A): Реле передних дворников | |
| 60 | 30A 2006-2013: Реле передних дворников |
Блок предохранителей 3

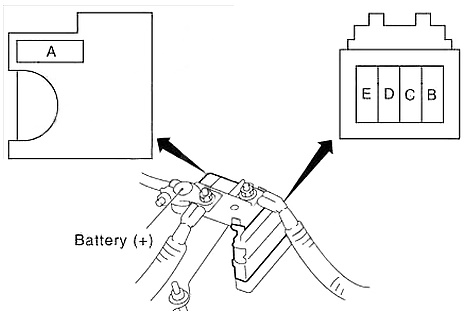

Этот блок высокомощных предохранителей прикреплён к положительной клемме аккумулятора.
Схема
Расшифровка
- A – 140A Генератор, предохранители: “B”, “C”
- B – 100A Предохранители: “F”, “H”, “I”, “K”, “L”, “M”, “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”
- C – 80A Реле зажигания (предохранители: “41”, “42”, “43”, “44”, “45”, “46”, “47”), Предохранители: “48”, “50”, “51”
- D – 60A Реле высокого/дальнего света фар (предохранители: “54”, “55”), Реле ближнего света фар (предохранители: “56”, “57”), Реле габаритных огней (предохранители: “52”, “53”), Предохранители: “58”
- E – 80A Реле аксессуаров (предохранители: “18”, “19”, “20”), Реле обогрева заднего стекла (предохранители: “13”, “14”, “15”), Реле вентилятора (предохранители: “21”, “22”), Предохранители: “5”, “6”, “7”, “9”, “10”, “11”
Если у вас есть что добавить, пожалуйста, напишите в комментариях.
